WTST 2.5 kN
Utilisation simple, formation minimale
WTST 2.5 kN
Détection de la rupture et retour à l’origine automatique
WTST-dV 2.5 kN
Retour automatique après détection de rupture
Indication claire de conformité
WTST 2.5 kN
WTST 2.5 kN
Maintien de la charge

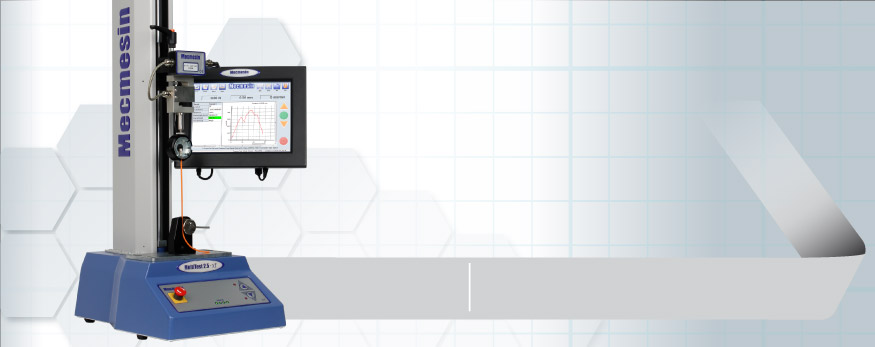

Le système d’essai pour vérifier les sertissages sur câble (WTST 2,5kN) apporte une solution répétable de haute précision, avec des résultats fiables et des fonctions faciles à utiliser sur l’écran d’affichage pour tester rapidement et efficacement en zone de production.

Les normes internationales d’essai précisent généralement que les terminaux doivent être testés en traction jusqu’à leurs destruction à une vitesse régulière entre 25 et 50mm/min, ou être maintenu sous une charge pendant un temps déterminé. Cette méthode nécessite l’utilisation d’un système d’essai motorisé programmable, tel que le le système Mecmesin WTST 2.5 kN.

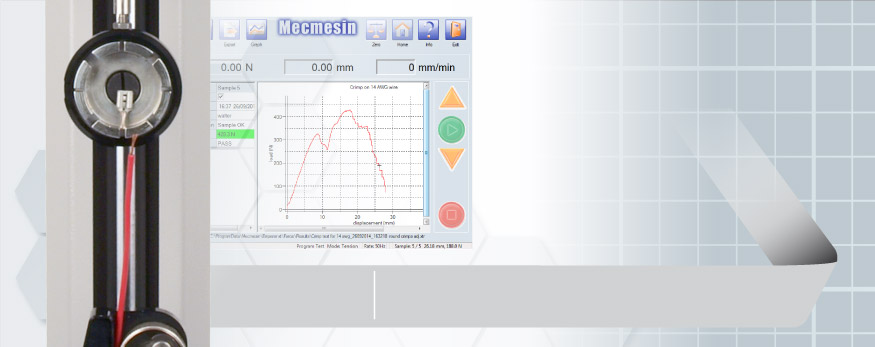

  • image of control console and graphUtilisation simple, peu de formation nécessaire
  • Sélection du programme et lancement du test avec un seul bouton
  • Détection de la rupture et retour automatiques
  • Indication claire de conformité
  • Maintien de la charge
  • Représentation graphique et résultats en temps réel
  • Calculs et analyses simples
  • Rapport complet et exportation des données
  • Robuste, écran tactile clair pour une utilisation en zone de production.
  • Capacité maximale de 2,5kN (550lbF)
  • Précision du capteur : ±0.1% à la pleine échelle
  • Course de travail* : 500 mm (19,7 in)
  • Hauteur de travail maximum*: 530 mm (20,9 in)
  • Résolution de l’affichage: 0,01 mm (0,0004 in)
  • Précision du Positionnement: ±0,130/300 mm (±0,005/11,81 in)
  • Plage de vitesse : : 0,1 à 1000 mm/min (0,04 à 40 in/min)
  • Précision de la vitesse : : 0,2% à la vitesse indiquée
  • Dimensions : Hauteur x Largeur x Profondeur, 941 x 290 x 414mm (37 x 11,4 x 16,3in)
  • Poids : 27 kg (60 lb)
  • Voltage : 240 V AC 50 Hz / 100 V AC 60 Hz
  • Puissance maximum exigée: 250 W

image of Mecmesin intelligent loadcellCapacité de 2,5kN avec une précision de ±0.1% à la pleine échelle. Des capteurs de plus basses capacités sont disponibles.

image of Mecmesin WTST testing a solenoidLe WTST 2,5kN est modulable et entièrement programmable en traction et en compression, également adéquat pour une multitude d’essai en force avec une large gamme d’accessoires disponible pour tester:

  • Connecteurs : insertion & extraction
  • Résistance des rilsans
  • Activation d’interrupteur
  • Fonctionnement d’électrovanne
  • Résistance en traction des câbles et fils
  • Arrachage et cisaillement de composants sur carte imprimée
  • Flexion sur carte imprimée
  • Pelage de conducteur de cuivre sur carte imprimée
